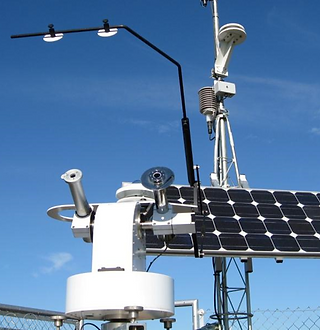

El Modelo SunTracker-2000/3000 es un seguidor solar ligero, totalmente automático, de dos ejes que alinea sensores que miden la irradiancia solar con la dirección de incidencia normal del Sol, desde cualquier posición de la superficie terrestre.

Seguidor Solar SEMS-2000/3000

El seguidor solar, dependiendo del número de serie que sea, permite montar uno o dos pirheliómetros para medir la irradiancia solar directa, así como uno o dos piranómetros para medir la componente global y la componente difusa de la irradiancia correspondientemente.



El SEMS incluye un dispositivo mecánico de dos ejes con dos motores paso a paso, controlados por un módulo electrónico combinado con el Datalogger Modelo METEODATA. El control de seguimiento se realiza mediante un algoritmo astronómico calculado por el Datalogger, siendo posible también integrar un receptor GPS opcional para garantizar una sincronización de reloj muy precisa.



Este nuevo diseño presenta una ventaja fundamental frente a otros seguidores solares con respecto al consumo de energía, ya que requiere solo 2,12 vatios para operar. Por tanto, basta un solo módulo fotovoltaico de 50 W para alimentar tanto al seguidor solar como al Datalogger, evitando una alimentación por medio de un sistema aislado fotovoltaico de potencia considerable o de requerir alimentación a 110 V @ 60Hz o 220 V @ 50Hz desde una toma de corriente.

La operación del SEMS-2000 o

SEMS-3000 en combinación con el Datalogger METEODATA permite beneficiarse de todas las ventajas singulares que ofrece el versátil equipo, como se indica a continuación.


Características principales
  • Operación automática y autónoma

  • Reorientación automática tras pérdidas de alimentación

  • Control  remoto  del seguidor solar mediante la misma  red de comunicaciones que utiliza el Datalogger (GSM/GPRS, 3G, satélite, Wi-Fi, Wimax, etc.)

  • Transmisión automática de mensajes de alarma SMS en el caso de batería baja o vandalismo

  • Sincronización de reloj mediante base de tiempo obtenida vía Internet o vía receptor GPS integrado (opcional) en Datalogger

  • Cálculo en tiempo real y registro de la elevación y azimut del Sol y posición absoluta. Esto permite correlacionar las medidas de iradiación solar con la posición del Sol y, realizar cada segundo el Diagnóstico Automático de Operación mediante el ADAS-3000 (Software de Diagnóstico y Alarma Automáticos ejecutándose en el Datalogger)

  • Diagnóstico automático continuo del correcto funcionamiento de seguimiento solar con alarma vía SMS en caso se requiera actuación inmediata del técnico local

  • Consumo optimizado de toda la electrónica de control y medición, solo 2,12 vatios. El seguidor solar de menor consumo de energía del mercado



Diagnóstico en tiempo real y alarma automática (ADAS-3000)

La interacción entre el Datalogger METEODATA-3000 y el SEMS constituye una simbiosis única y exclusiva que permite explotar al máximo las funcionalidades del Software de Diagnóstico y Alarma Automáticos (ADAS-3000).



El software ADAS-3000 instalado en el Datalogger monitoriza en tiempo real los valores medidos de los tres parámetros principales de irradiancia solar (DNI, GHI y DHI), supervisando también los resultados de los algoritmos de ejecución local que se encargan de la operación del SEMS.

Los sensores de irradiancia solar monitorizados y los algoritmos de ejecución local en el registrador de datos son:

  1. Lecturas de los sensores de irradiancia solar Global, Difusa y Directa.

  2. Correcciones GPS precisas.

  3. Algoritmo astronómico de seguimiento solar.

  4. Funciones de proceso digital de señales. El ADAS-3000  determina de modo automático la ‘coherencia’ de los tres parámetros medidos, a saber irradiancia directa (DNI), global (GHI) y difusa (DIFF) en función de la posición del Sol en cualquier momento, obtenida por el Datalogger a partir del algoritmo astronómico utilizado para controlar el seguimiento automático.



Si el ADAS-3000 detecta cualquier inconsistencia o incoherencia entre los valores medidos de estos tres parámetros, se emite automáticamente una señal de alarma.

Una alarma del ADAS-3000 puede ser emitida por cualquiera de las siguientes circunstancias:

  • Acumulación de suciedad en las cúpulas de los piranómetros o en los filtros de vidrio de los pirheliómetros

  • Degradación de los sensores solares o constante de calibración incorrecta

  • Nivelación incorrecta del seguidor solar

  • Desalineación del pirheliómetro montado en el seguidor solar

  • Funcionamiento incorrecto del algoritmo astronómico



Las alarmas se envían automáticamente vía SMS (hasta 5 usuarios diferentes) o vía TCP/IP (a un Centro Receptor de Datos) para avisar al usuario de la baja calidad de los datos que se están registrando en el emplazamiento.

El estado de alarma se registra también en el canal de alarmas del Datalogger igual que el resto de datos históricos.


Las diferencias menores e importantes entre las mediciones actuales de cualquiera de estos tres parámetros de irradiancia solar y sus valores reales (valores correctos) debido a cualesquiera de los motivos arriba indicados no serán detectadas sin nuestro singular diagnóstico automático realizado por el software ADAS-3000.
